Ich hatte vor ein paar Tagen hier über das CYD (Cheap Yellow Display- ESP32-2432S028) geschrieben, welches man für ca. 15-20 EUR bestellen kann. Martin (13MAD86) hat nun noch etliche Features in die Software eingebaut.

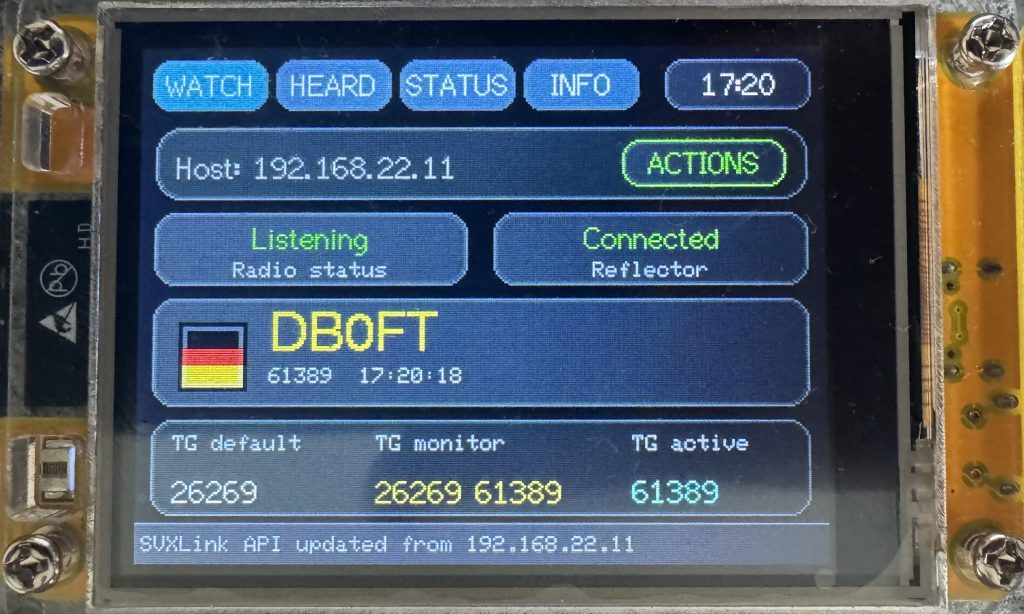

Mit der Version V12 kann das Display auch auf einen SvxLink Hotspot/Repeater umgeschaltet werden. Diese Funktionalität ist noch im Test.
Funktionsumfang
- AP-Modus zum Einstellen der Wifi-Zugangsdaten über eine Webseite http://192.168.4.1
- Verbindung mit dem Hotspot (WPSD/pi-star/SvxLink) über Netzwerk (WLAN)
- Actions (z.B. Reflector/Betriebsart Wechsel oder TG Wechsel bei SvxLink)
- Live Heard Liste (mit Anzeige Betriebsmodi, Rufzeichen, Vorname, Gateway, TG Default, TG Monitor und aktiver TG)
- Last Heard Liste mit den letzten 5 Stationen
- Status Informationen (Wifi/IP/…)
- Screensaver
Neben dem Display benötigt Ihr noch eine Mikro SD-Karte und die Software von Martin, die Ihr hier runterladen könnt.
Installation
Nach dem Herunterladen bitte die ZIP-Datei entpacken. Den Inhalt des Ordners „sdcard“ bitte in das Hauptverzeichnis der mikro-SD Karte kopieren. In dem zip File findet Ihr auch ein Flash Tool welches unter Windows genutzt werden kann. Der Befehl zum flashen des Displays findet Ihr in der „readme.txt“. Weitere Hinweise zum Flashen und der Bestimmung des Hardware Modells bitte diesem Artikel entnehmen.

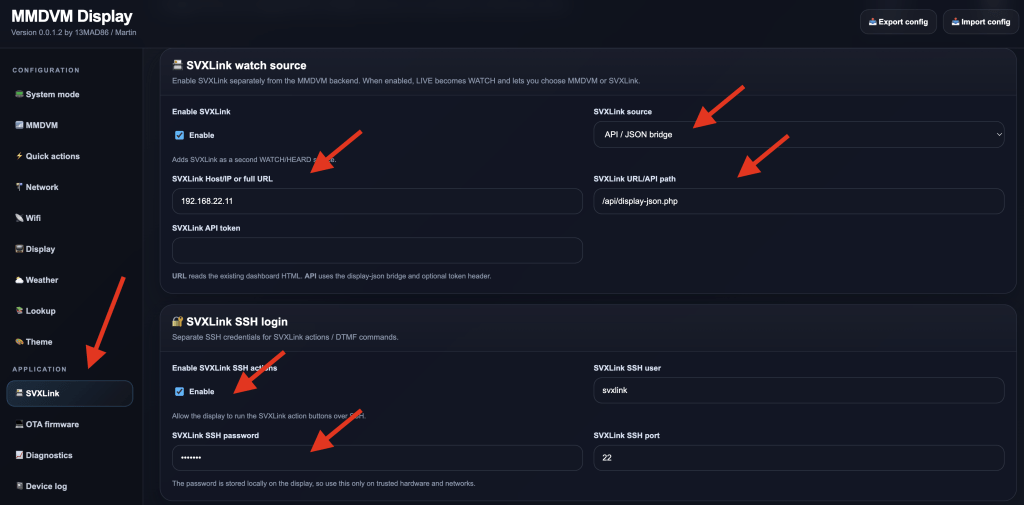

Konfiguration für SvxLink
Anschliessend bitte in der SvxLink Konfig des Displays die IP-Adresse des Hotspots eintragen. Ich habe auch die php-Datei display_json.php im Verzeichnis (/var/www/html/api/) auf den Hotspot kopiert (ist auch im readme von Martin beschrieben). Es geht auch ohne diese Datei, dann bitte im Feld svxlink source = URL/Dashboard HTML auswählen.

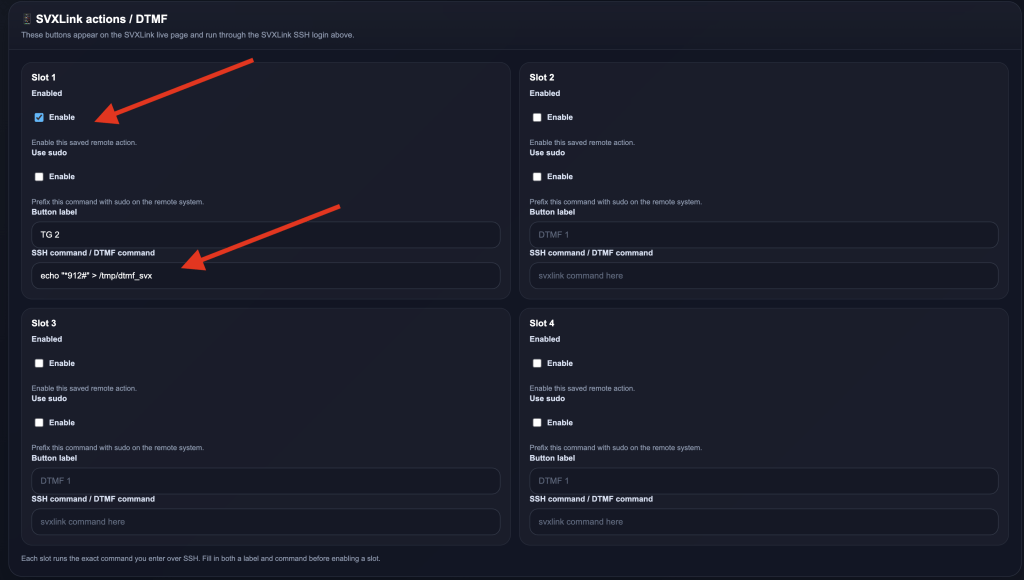

Falls Ihr die „Actions“ z.B. für einen TG Wechsel verwenden möchtet, müsst Ihr noch die ssh Zugangsdaten eintragen (bei meinem Image sind die Zugangsdaten svxlink/svxlink falls Ihr es nicht geändert habt).
Der TG Wechsel wird z.B. auf die TG 2 wird dann mit folgendem Befehl konfiguriert.
echo "*912#" > /tmp/dtmf_svx
Vielen Dank an Martin, der in den letzen Wochen sehe viel an der Software gearbeitet hat. Sofern Ihr seinem Telegram Kanal beitreten möchtet, könnt Ihr das hier machen.
