Was ist der SvxCube überhaupt ?
Im Groben handelt es sich um eine Art portables Mini-Dashboard mit diversen Zusatzfunktionen wie einer „Buddy“ (Friends) List mit akustischem Signal, einer Favoriten TG Liste und einer Follow Funktion, die einen Remote TG Wechsel auf Euren Hotspot/Relais initiieren kann. Um allerdings in den Genuss aller Zusatzfeatures zu kommen, ist für die PRO Variante eine kleine Spende notwendig.
Für mich persönlich ist das die ideale Ergänzung für meine Hotspots, insbesondere wenn ich mobil unterwegs bin. Aber auch im Shack finde ich diese Visualisierung hilfreich.
Hardware
Zu allererst habe ich mich mit der Hardware auseinandergesetzt und dann für den „M5Stack Core Basic V2.7“ entschieden (Preis ca. 50 EUR inkl. Versand), da es keine/wenig Erfahrungen mit dem Core2 gibt.
Nachdem ich mich mit dem weiteren Zubehör für den M5Stack beschäftigt hatte, schien es mir noch sinnvoll einen Akkupack M5Stack Core Battery 1500mAh und eine Standhalterung mit einem eingebauten Temperatur und Feuchtigkeitssensor (SHT30) zu bestellen, der von der Firmware des SvxCubes 2.0 ebenfalls unterstützt wird. Ich war noch kurz davor mir das GPS Modul zu kaufen, habe es aber dann ersteinmal verworfen.
Installation
Die Installation der Firmware war anfangs etwas kniffelig, da alle WebFlasher zwar die Firmware auf den Cube geschrieben haben, dieser aber nicht gestartet ist. Abhilfe schaffte diese Flash-Software, die es auch für den MAC gibt.
Nachdem die SvxCube 2.0 Firmware per USB auf den M5Stack übertragen wurde, solltet ihr eine mit FAT32 formatierte Micro SD Karte in den Cube einstecken. Danach bitte anschalten und den Start in den AP Modus abwarten. Ohne Konfiguration, die auf die SD Karte geschrieben wird, agiert der Cube als WLAN Access Point und Ihr könnt Euch per WLAN verbinden (Passwort: svxcube123). Nähere Details zu der genauen Einrichtung findet Ihr in dem entsprechenden SvxCube Handbuch, welches Ihr hier findet.
Features
Es ist nicht einfach die Haupt-Funktionalitäten kompakt zusammenzufassen:
- Anzeige von Uhrzeit, ggf. Temperatur (wenn Sensor vorhanden), WLAN Feldstärke, IP, Anzahl verbundener Clients und einigen Statusinformationen

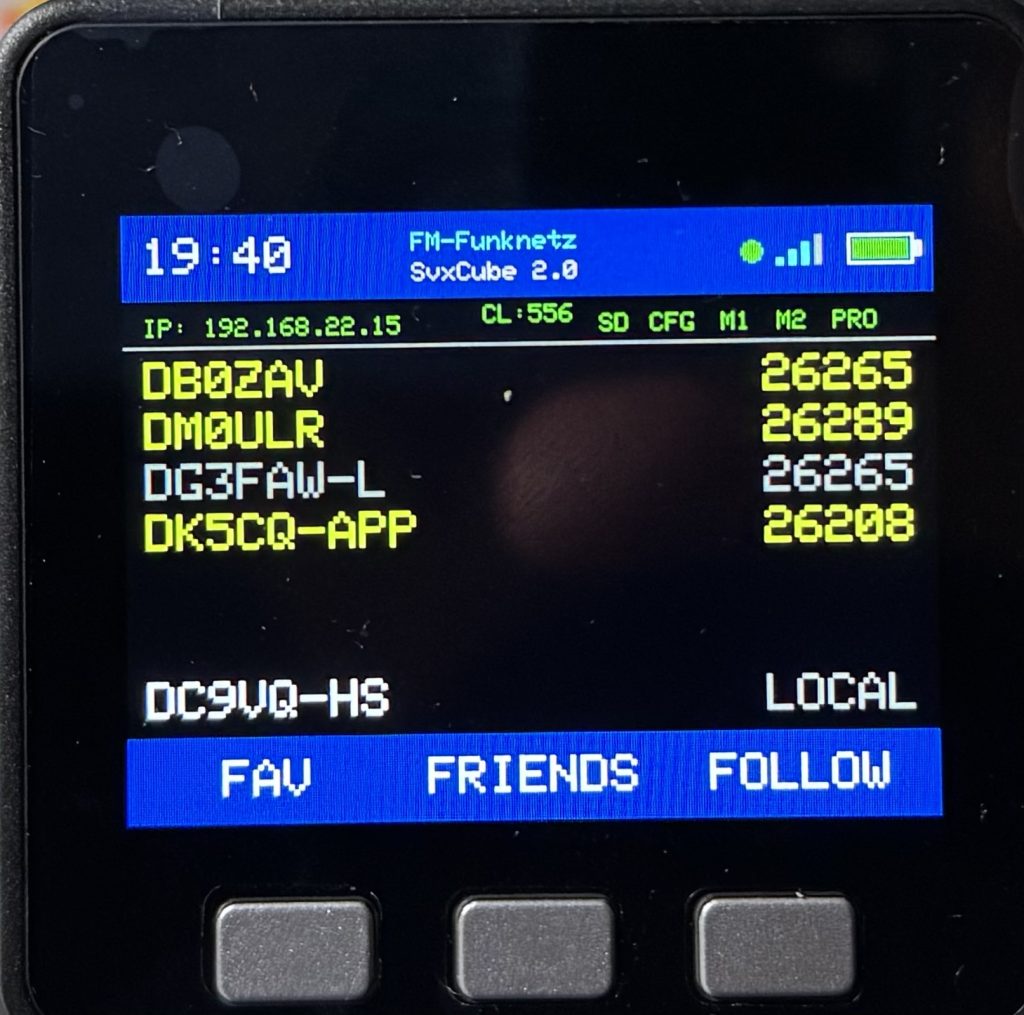

- Liste mit gerade laufenden QSO’s im FM-Funknetz mit Angabe des Rufzeichens und der TG (nur solange auf dem „Follow Client“ Relais/Hotspot kein QSO läuft)

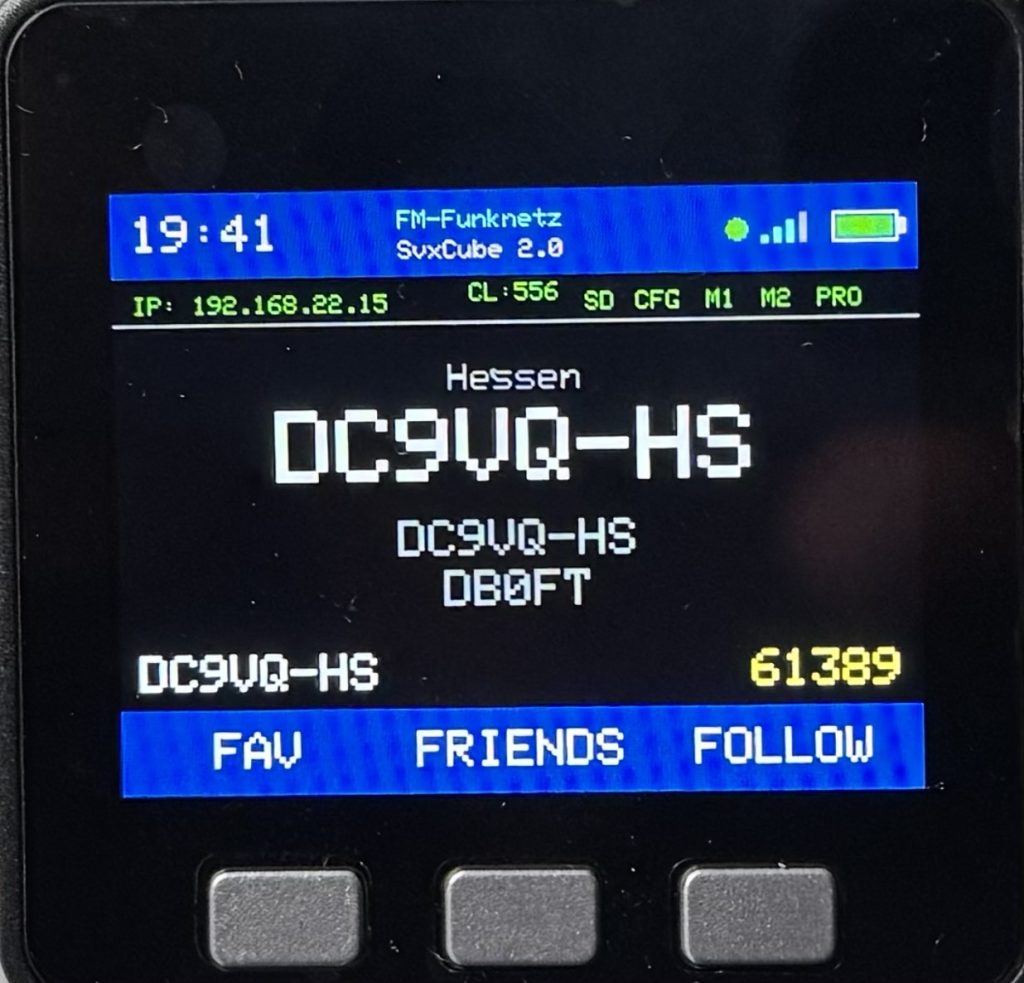

- Sobald ein QSO auf dem verbunden Hotspot/Relais beginnt, zeigt der Cube das Rufzeichen des Relais oder OM’s in einer Live Sicht
- Favoriten – Liste mit TG’s die mit dem Button A ausgewählt werden können
- Friends – Liste mit Freunden/Rufzeichen mit Anzeige von Verbindungsstatus, letzte aktive TG und Uhrzeit letzte Aktivität – akustische und optische Signalisierung wenn jemand aus der Freunde-Liste aktiv ist.
- Follow – Anzeige der letzten aktiven TG im FM-Funknetz
Die Favoriten/Follow Funktionalität macht eigentlich nur Sinn, wenn man auch den SvxCube – Client Controller auf seinem Hotspot oder Relais installiert hat. Damit ist es möglich aus den Listen heraus jeweils eine TG auszuwählen und den TG Wechsel remote auf dem Hotspot/Relais durchzuführen.
Ich findet auf der Wiki Seite des FM-Funknetzes alle Informationen und Software zur Installation des SvxCubes 2.0. Den Client Controller werde ich demnächst in meine Images für den SHARI und BelgienSpot aufnehmen.
Vielen Dank an Jens (DJ1JAY) für die viele Freizeit, die er in dieses tolle Projekt gesteckt hat.
Hallo Michael,
zunächst wünsche ich dir ein gutes und gesundes neues 2026.
Ich würde gerne für mein Relais bzw. für den Hotspot (shari) einen SvxCube-Controller installieren, um den TG Wechsel remote auf dem Hotspot/Relais durchzuführen zu können. Leider reichen meine Linux-Kentnisse nicht so weit.
Hast du deine Images für den SHARI und BelgienSpot schon angepasst.
73 de DH8LU, Uwe
Hallo Uwe, ich habe die Installation des svxcube controllers im neuen Image fest eingeplant und muss noch ein wenig um Geduld bitten. Das Jahr hat leider sehr turbulent begonnen und meine verfügbare Zeit für unser Hobby hat sich deutlich reduziert.
73, Michael
Guten Morgen Michael, habe gerade das image von deiner Seite für den shari hotspot bei mir eingerichtet, dort ist ja schon ein Controller für den MQTT Broker im Dashboard enthalten, gefällt mir gut
Guten Abend Michael, ich habe das aktuelle image für meinen Belgien Spot (RF Guru) von deiner Seite heruntergeladen und installiert. Der Hotspot hat unkontrolliert Verbindung mit dem Server aufgenommen (im Dashboard sichtbar). Durch Erhöhung des Wertes unter Rx1 SQL_DELAY (war eingestellt auf 20) . Der kann ohne andere Probleme bis auf 200 angehoben werden. Damit ist das ungewollte Auftasten ohne HF beseitigt. Vielleicht taucht das Problem ja auch bei anderen Anwendern mal auf (dafür dieser Hinweis), 73 de DH8LU, Uwe
Soll heißen: Durch Erhöhung des Wertes unter Rx1 SQL_DELAY (war eingestellt auf 20) beseitigt.
Hallo Uwe,
danke für den Hinweis. Den SQL_DELAY Wert zu erhöhen kann wenn du Probleme hast, sicherlich helfen das Auftasten zu verhindern. Allerdings wird dann das anfängliche Audio mindestens um 200 ms „abgeschnitten“.Es sind noch mehr weil auch die CTCCS Erkennung des Funkmoduls eine Latenz hat, die dazu addiert werden muss. Das musst du dann beim Betrieb mit dem Hotspot berücksichtigen und etwas später beginnen zu sprechen. Es lohnt sich den Wert gerade so gering einzustellen, dass das Auftasten nicht mehr auftritt. Bei mir läuft der SHARI und der Guru ohne Auftasten mit den Parametern 20 ms, es scheint als eine gewisse „Hardwarestreuung“ zu geben. Ich werde den Wert im neuen Image für den Guru mindestens auf 50 erhöhen.
73,
Michael
